LED紅外接收頭的構造

時間：2021-08-13 預覽：543

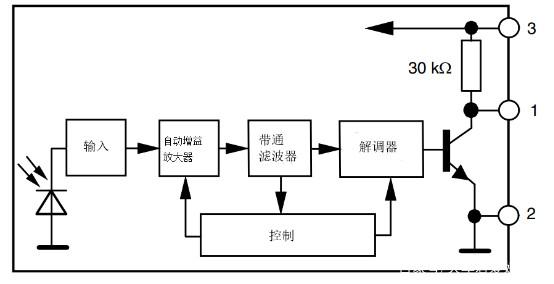

如圖是LED紅外接收頭內部結構方框圖，內部集成了自動增益放大器、帶通濾波器、解調器等電路，有些還包含限幅電路、比較器以及積分器等，因此一個小小的接收頭其實內部集成了不少電路。

LED紅外接收頭

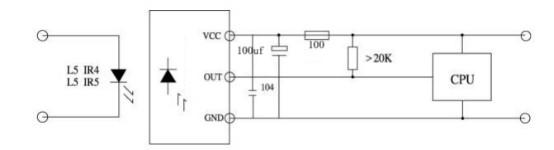

紅外接收頭應用原理圖，由于接收頭很容易受到外界信號干擾，特別是紅外光，因此在LED紅外接收頭的供電兩端加上濾波電容，也就是說在VCC與GND之間并聯接一個電解電容以及瓷片電容，容量大小可根據廠家提供數據設計的即可；同時在輸出引腳上拉一個電阻，使信號更穩定；VCC輸入串聯一個電阻，與電容組成RC，同時也起到限流降壓作用，進一步加強接收頭穩定性。

　　SFH與RPM是一種特殊的紅外接收電路，它將紅外接收管與放大電路集成在一體，體積?。ù笮∨c一只中功率三極管相當），密封性好，靈敏度高，并且價格低廉，市場售價只有幾元錢。它僅有三條管腳，分別是電源正極、電源負極以及信號輸出端，其工作電壓在5V左右.只要給它接上電源即是一個完整的紅外接收放大器，使用十分方便。

LED紅外接收頭

　　它的主要功能包括放大,選頻,解調幾大部分,要求輸入信號需是已經被調制的信號。經過它的接收放大和解調會在輸出端直接輸出原始的信號。從而使電路達到最簡化！靈敏度和抗干擾性都非常好，可以說是一個接收紅外信號的理想裝置。

LED紅外接收頭通常由紅外接收二極管與放大電路組成，放大電路通常又由一個集成塊及若干電阻電容等元件組成，并且需要封裝在一個金屬屏蔽盒里，因而電路比較復雜，體積卻很小，還不及一個7805體積大！
