項目詳情

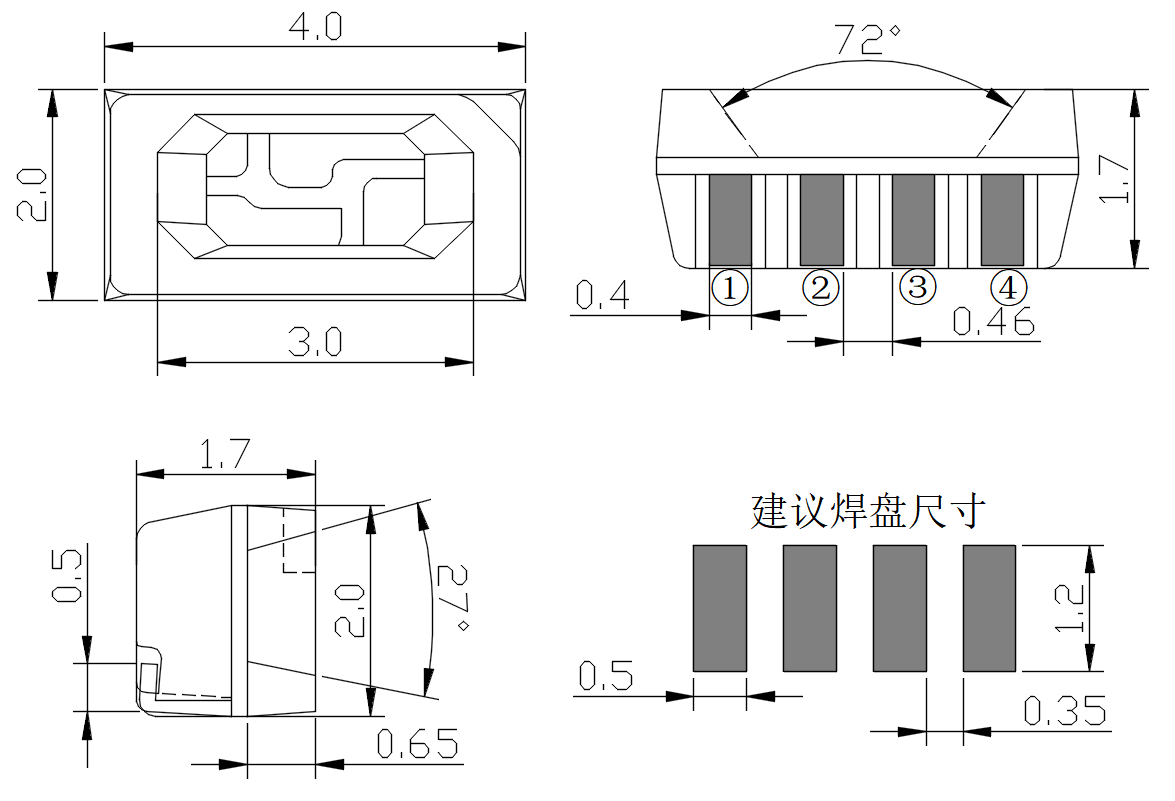

▇ 外形尺寸
注：
a. 所有標注尺寸的單位均為 mm；
b. 除了特別注明,所有標注尺寸的公差均為±0.2mm；
▇ 管腳定義說明
管腳編號 | 管腳符號 | 管腳名稱 | 功能描述 |
① | DI | 數據輸入 | 歸零碼數據輸入 |
② | VDD | 電源（正） | 燈珠電源正極 |
③ | DO | 數據輸出 | 歸零碼數據級聯輸出 |
④ | GND | 地（負） | 燈珠地負極端 |
▇ 建議回流焊溫度曲線
A.回流焊次數不應超過 2 次
B.焊接時，在加熱過程中不能有應力作用于 LED 燈珠
▇ 最大絕對額定值（@Ta=25℃）
參數 | 符號 | 范圍 | 單位 |
邏輯電源電壓 | VDD | +3.0~+7.5 | V |
邏輯輸入電壓 | VIN | -0.5~VDD~+5.5 | V |
RGB輸出端口耐壓 | VOUT | 9 | V |
工作溫度范圍 | Topt | -30~+85 | °C |
儲存溫度范圍 | Tstg | -40~+90 | °C |
靜態功耗 | Idd | - | 0.5 |
ESD 耐壓 | VESD | 4000 | V |
▇ 推薦工作條件（@Ta=25℃）
參數 | 符號 | 最小值 | 代表值 | 最大值 | 單位 |
電源電壓 | VDD | 4 | 5.0 | 5.5 | V |
高電平輸入電壓 | Vih | 0.7VDD | --- | VDD | V |
低電平輸入電壓 | Vil | 0 | --- | 0.3VDD | mA |
▇ 光電參數
參數 | 符號 | 光色 | 最小值 | 代表值 | 最大值 | 單位 | 測試條件 |
光強 | IV | R | 70 | --- | 200 | mcd | IF =5mA |
G | 200 | --- | 400 |
B | 70 | --- | 200 |
主波長 | λd | R | 620 | --- | 635 | nm | IF =5mA |
G | 520 | --- | 535 |
B | 460 | --- | 475 |
▇ 電氣參數（@Ta=25℃）
參數 | 符號 | 最小 | 典型 | 最大 | 單位 |
芯片輸入電壓 | VDD | - | 5 | 7.5 | V |
R/G/B 輸出端口耐壓 | Vds | - | - | 9 | V |
R/G/B 輸出驅動電流 | IRGB | - | 5 | - | mA |
高電平輸入電壓 | VIH | 0.7 VDD | - |
| V |
低電平輸入電壓 | VIL | - | - | 0.3 VDD | V |
PWM 頻率 | fPWM |
| 4 |
| KHZ |
靜態功耗 | Idd | - | 0.5 | - | mA |
▇ 開關特性（@Ta=25℃）
參數 | 符號 | 最小 | 典型 | 最大 | 單位 | 測試條件 |
數據傳輸速率 | FDIN | - | 800 | 1100 | kHz | - |
傳輸延遲時間 | tPLZ | - | - | 500 | ns |
|
▇ 編碼描述
芯片采用單線通訊方式，采用歸零碼的方式發送信號。芯片在上電復位以后，接收 DIN 端打來的數據，接收夠 24 bit 后，DOUT 端口開始轉發數據，為下一個芯片提供輸入數據。在轉發之前，DOUT 口一直拉低。此時芯片將不接收新的數據，芯片 OUTR、OUTG、OUTB 三個PWM 輸出口根據接收到的24 bit 數據，發出相應的不同占空比的信號，該信號頻率在 4 KHZ。如果 DIN 端輸入信號為 RESET 信號，芯片將接收到的數據送顯示，芯片將在該信號結束后重新接收新的數據，在接收完開始的 24 bit 數據后，通過DOUT 口轉發數據，芯片在沒有接收到RESET 碼前，OUTR、OUTG、OUTB 管腳原輸出保持不變，當接收到 80μs 以上低電平RESET 碼后，芯片將剛才接收到的 24 bit PWM 數據脈寬輸出到OUTR、OUTG、OUTB 引腳上。
芯片采用自動整形轉發技術，使得該芯片的級聯個數不受信號傳送的限制，僅僅受限刷屏速度要求。例如我們?cè)O(shè)計一個 1024 級聯，它的刷屏?xí)r間為 1024 X 0.4 X 2 ＝ 0.8192 ms（芯片的數據延遲時間為0.4 μs），不會有任何閃爍的現象。
▇ 時序波形圖
1）輸入碼型
2）碼型時間
名稱 | 描 述 | 典型值 | 容許誤差 |
T0H | 0 碼，高電平時間 | 0.3μs | ± 0.05us |
T1H | 1 碼，高電平時間 | 0.6μs | ± 0.05us |
T0L | 0 碼，低電平時間 | 0.6μs | ± 0.05us |
T1L | 1 碼，低電平時間 | 0.3μs | ± 0.05us |
Trst | Reset 碼，低電平時間 | ≥80us |
|
3）連接方法
4）. 24bit 的數據結構
G7 | G6 | G5 | G4 | G3 | G2 | G1 | G0 | R7 | R6 | R5 | R4 | R3 | R2 | R1 | R0 | B7 | B6 | B5 | B4 | B3 | B2 | B1 | B0 |
注：高位先發，按照 GRB 的順序發送數據

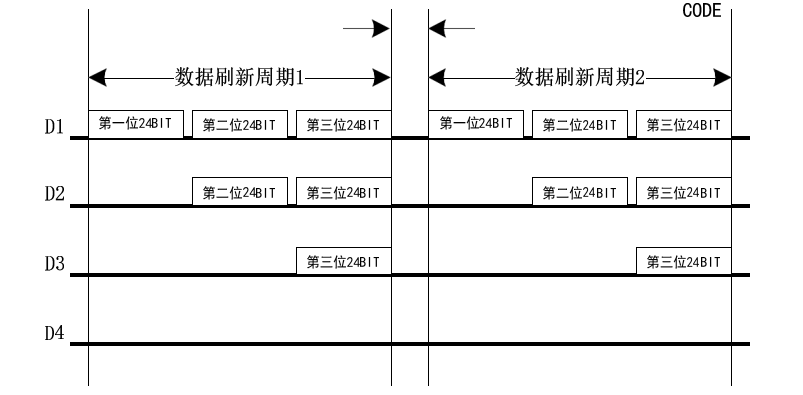

5）. 數據傳輸方法
注：其中D1 為 MCU 端發送的數據，D2、D3、D4 為級聯芯片轉發的歸零碼數據。

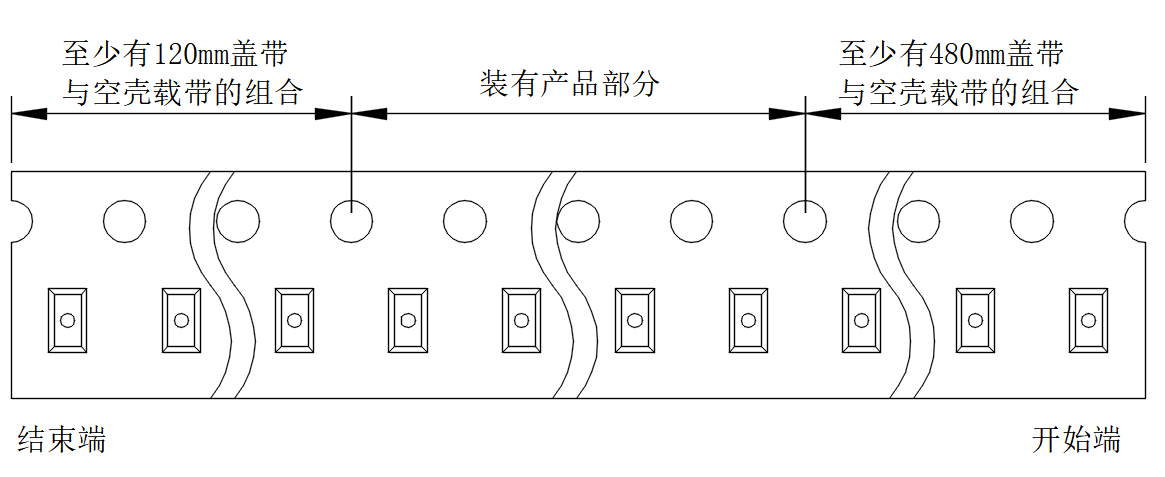

▇ 包裝載帶與圓盤尺寸
卷盤尺寸 |  |
載帶規格 |  |
單位：mm；
誤差：±0.15mm

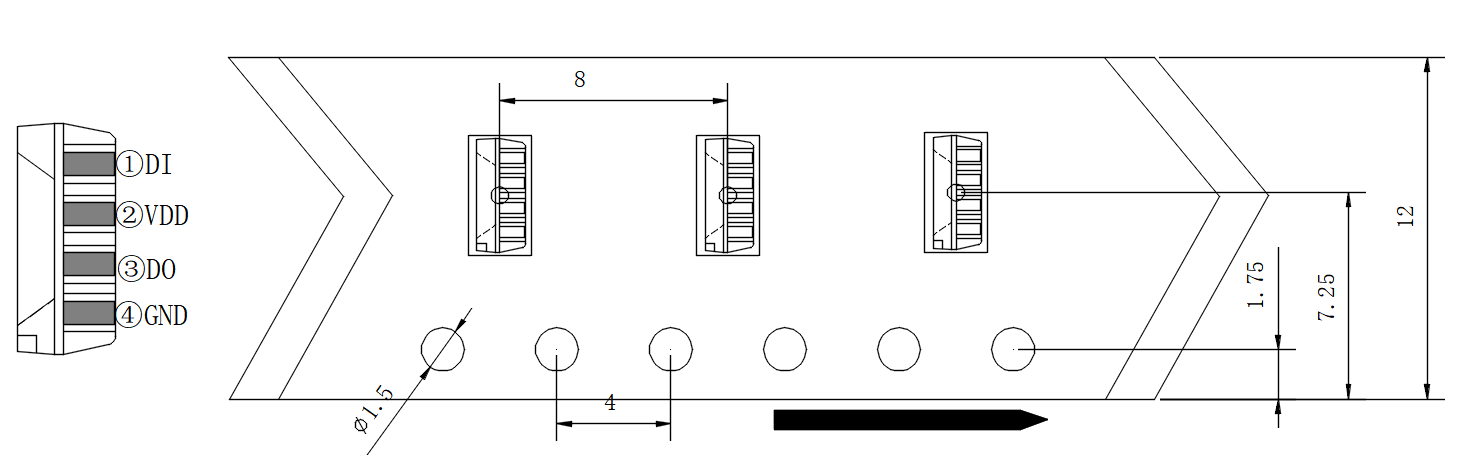

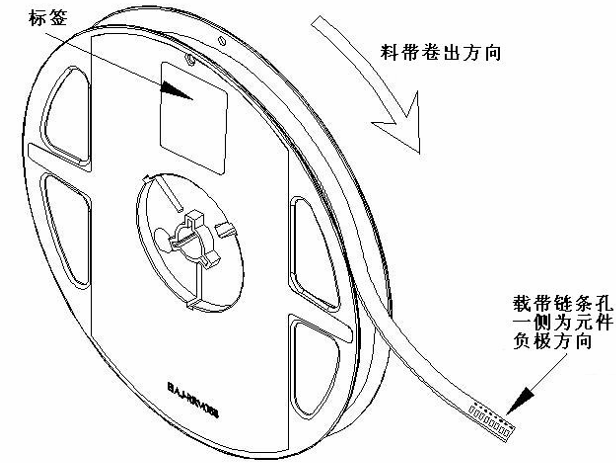

▇ 圓盤及載帶卷出方向及空穴規格
圓盤圖示 | 空穴規格 |
|  |

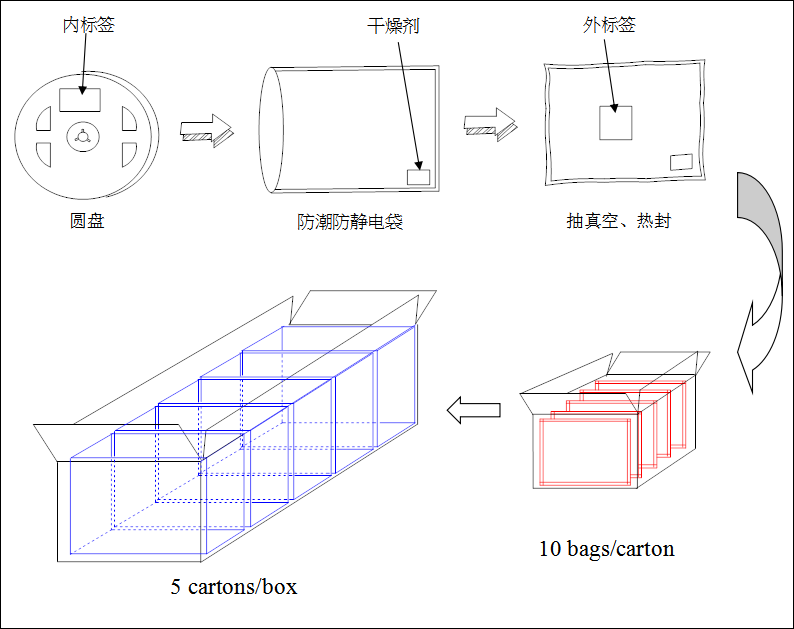

▇ 內包裝及外包裝
▇ 信賴性實驗
序號 | Test Item （測試項目） | Ref.Standard （參考標準） | Test Conditions （測試條件） | Note （備注） | Conclusion （結論） |
1 | Reflow Soldering （回流焊） | JESD22-B106
| Tsld=240℃,10sec | 3 times | 0/22 |
2 | Temperature Cycle（溫度循環） | JESD22-A104
| -20℃ 30min ↑↓15min 120℃ 30min | 200 cycle | 0/22 |
3 | Thermal Shock （冷熱沖擊） | JESD22-A106 | -40℃ 15min ↑↓15sec 125℃ 15min | 200 cycle | 0/22 |
4 | High Temperature Storage （高溫存儲） | JESD22-A103
| Ta=100℃ | 1000 hrs | 0/22 |
5 | Low Temperature Storage（低溫存儲） | JESD22-A119
| Ta=-40℃ | 1000 hrs | 0/22 |
6 | Power temperature Cycling （點亮高低溫循 環） | JESD22-A105
| On5min-40℃>15min ↑ ↓ ↑ ↓ <15min Off5min100℃>15min | 200 cycle | 0/22
|
7 | Life Test （老化測試） | JESD22-A108
| Ta=25℃ IF=12mA
| 1000 hrs | 0/22 |
8 | High Humidity Heat Life Test （高溫高濕） | JESD22-A101
| 60℃ RH=90% IF=12mA | 1000 hrs | 0/22 |
▇ 失效標準
標準﹟ | 項目 | 測試條件 | 失效標準 |
﹟1 | 動態電壓(VF) | IF=12mA | ＞U.S.L*1.1 |
動態頻率 | IF=12mA | 變色失常 |
﹟2 | 焊接可靠性 | / | 錫膏覆蓋焊盤比例小于95% |
★ U.S.L : 規格上限
★ L.S.L : 規格下限
▇ 使用注意事項
◆ 存儲
● 未打開原始包裝的情況下，建議儲存的環境為：溫度5℃~30℃，濕度85%RH以下。
● 打開原始包裝后，建議儲存環境為：溫度5~30°C，濕度60% 以下；
● LED是濕度敏感元件，為避免元件吸濕，建議打開包裝后，將其儲存在有干燥劑的密閉容器內，或者儲存在氮?dú)夥莱惫駜?nèi)；
● 燈珠在貼板使用前進行低溫 65℃除濕 12 小時以上才可使用；
◆ ESD 靜電防護
LED（特別使用InGaN結構晶片的藍色、翠綠色、紫色、白色、粉紅LED）是靜電敏感元件, 靜電或者電流過載會破壞LED結構。LED受到靜電傷害或電流過載可能會導致性能異常，比如漏電流過大，VF變低，或者無法點亮等等。所以請注意以下事項：
● 接觸LED時應佩戴防靜電腕帶或者防靜電手套；
● 所有的機器設備、工制具、工作桌、料架等等，應該做適當?shù)慕拥乇Ｗo(hù)（接地阻抗值10Ω以內）；
● 儲存或搬運LED應使用防靜電料袋、防靜電盒以及防靜電周轉箱，嚴禁使用普通塑料制品；
● 建議在作業過程中，使用離子風扇來抑制靜電的產生。
◆ 清洗
建議使用異丙醇等醇類溶液清洗LED，嚴禁使用腐蝕性溶液清洗。
◆ 焊接
● 回流焊焊接條件參考第一頁溫度曲線；
● 回流焊焊接次數不得超過兩次；
● 只建議在修理和重工的情況下使用手工焊接，最高焊接溫度不應超過300度，且須在3秒內完成。
烙鐵最大功率應不超過30W；
● 焊接過程中，嚴禁在高溫情況下碰觸膠體；焊接后，禁止對膠體施加外力，禁止彎折PCB，避免元件受到撞擊。
◆ 其他
● 本規格所描述的LED定義應用在普通的的電子設備范圍（例如辦公設備、通訊設備等等）。如果有更為嚴苛的信賴度要求，特別是當元件失效或故障時可能會直接危害到生命和健康時（如航天、運輸、交通、醫療器械、安全保護等等），請事先知會敝司業務人員；
● 高亮度LED產品點亮?xí)r可能會對人眼造成傷害，應避免從正上方直視；
● 出于持續改善的目的，產品外觀和參數規格可能會在沒有預先通知的情況下作改良性變化。
13590246470
檢驗批次合格率大于98%
